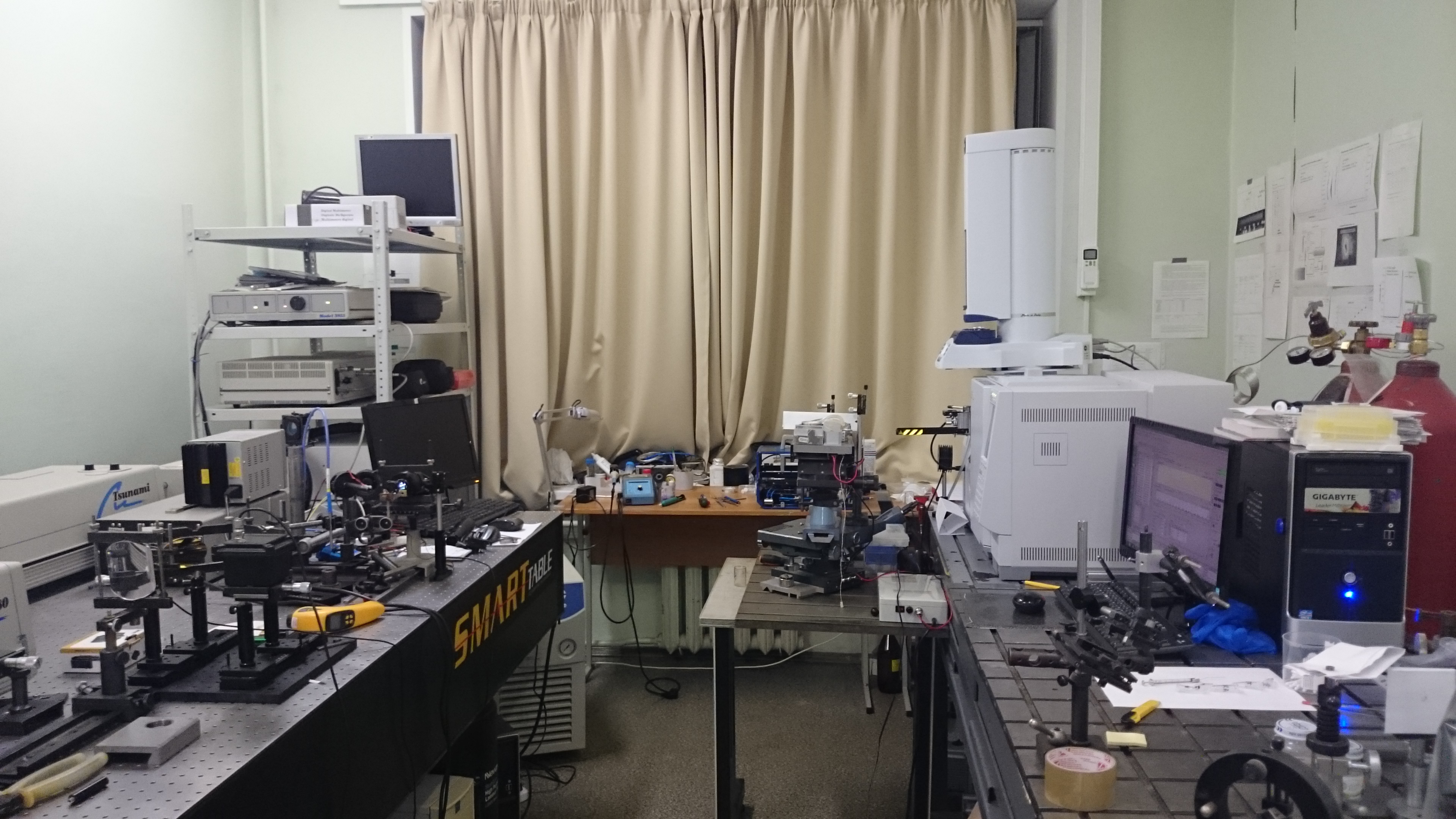

Уникальная научная установка (УНУ) — Фемтосекундный лазерный квадрупольный масс-спектрометр.

DSC_1067[1]

   Фемтосекундный лазерный квадрупольный масс-спектрометр в отличие от аналогов обладает рекордно высоким пространственным разрешением. Установка позволяет в режиме лазерной десорбции с последующей многоступенчатой и многофотонной ионизацией и в режиме поверхностной лазерной ионизации проводить анализ с разрешением на уровне 100 нм. Установка включает в себя квадрупольный масс-спектрометр, лазерную систему с перестройкой длины волны излучения, а также комплекс сервисной аппаратуры для диагностики характеристик лазерного излучения (длины волны, длительности импульса, энергии в импульсе) и масс-спектрометра.
Масс-спектрометр обладает источником ионов на основе электронного удара, а также хемиионизации. Он позволяет проводить анализ как в жидкой, так и в твердой фазе, а также проводить исследования в режиме термопрограммируемой десорбции. Порог обнаружения масс-спектрометра – на уровне ~ 10 фг. Прибор снабжен вводом лазерного излучения, позволяющим менять расстояние от мишени до источника ионов и, таким образом, подробно исследовать время-пролетные спектры десорбированных молекул и продуктов лазерного воздействия.
Лазерная система состоит из фемтосекундного лазерного комплекса, а также наносекундных и субнаносекундных твердотельных лазеров. Фемтосекундный лазерный комплекс обладает перестройкой длины волны в диапазоне 900 – 350 нм и длительностью импульса – 60 фс. Специальная оптическая система позволяет фокусировать излучение на мишени в пятно ~ 1 мкм. При инициировании линейных фотопроцессов, для которых вероятность w линейным образом зависит от интенсивности лазерного излучения (w = Aq, где A – константа) пространственное разрешение остается на микронном уровне. Однако, при инициировании нелинейных фотопроцессов (многофотонной , многоступенчатой поверхностной ионизации или фотодесорбции) для которых w = Aqn (где n>2) «работает» ограниченная область лазерного пятна около максимума интенсивности. Таким образом, удается получить пространственное разрешение на уровне ~ 100 нм. Масс-спектрометр оснащен еще и наносекундными и субнаносекундными твердотельными лазерами с длинами волн 532 нм, 355 нм, 266 нм, которые используются для пробоотбора посредством фотодесорбции, испарения или абляции, а также для инициирования фотопроцессов с последующей ионизацией.

Для проведения исследований на УНУ следует ознакомиться с приведенной ниже документацией и связаться с сотрудником кафедры, отвечающим за организацию работ на данной установке.

  1. Регламент
  2. Порядок оказания услуг
  3. Заявка на работы на УНУ

Ответственный сотрудник:  д.ф.-м.н., проф. Чистяков А. А.
